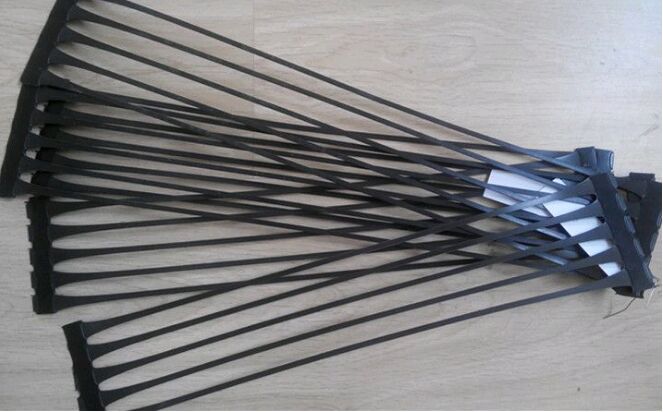

单向塑料土工格栅 TGDG/GDL

 单向拉伸塑料土工格栅，是由高分子聚合物经挤出，然后再纵向拉伸而成。这样制作而成的土工格栅不但是具有良好的整体性，而且分布均匀椭圆形网结构同时更具有了相当高的拉伸强度和拉伸模量，这种结构的土工格栅给土壤提供了连锁系统。该产品拉伸强度大（ 200KN/M ）适于各种土壤，各项性能指标都优于未经拉伸的土工网，是目前一种理想的加筋加固材料。



参考技术标准

规格\项目	质控 抗拉强度（1） （KN/M）	由质控拉伸试验测得的抗拉力（1）（KN/M）		峰值 应变 （%）	蠕变极限强度（2） （KN/M）
		2%应变	5%应变		10℃（3）	20℃（3）
40RE	52.5	12.7	24.7	11.5	23.0	21.0
55RE	64.5	16.1	30.9	11.5	28.5	25.5
80RE	88.0	23.7	45.2	11.5	38.5	34.0
120RE	136.0	38.0	75.5	11.5	55.0	49.0

规格\项目	原材料（聚合物） （1）	最小碳黑含量 （2%）	克重（kg/m2）	卷幅（m）
				长	宽	按 客 户 需 求
40RE	PP、HDPE	2	0.29	50-100	1.5-1.6
55RE	PP、HDPE	2	0.4	50-100	1.5-1.6
80RE	PP、HDPE	2	0.6	50-100	1.5-1.6
120RE	PP、HDPE	2	1.0	50-100	1.5-1.6

单向拉伸塑料土工格栅规格性能表GB/T17689-1999

产品规格	TGDG25	TGDG35	TGDG50	TGDG80	TGDG110	TGDG130		TGDG180	TGDG260
项目
每延米拉伸屈服力， KN/m≥	25	35	50	80	110	130		180	260
屈服伸长率， % ≤		12
2% 伸长率时的拉伸力， KN/M≥	6	9	10	23	30	39		60	98
5% 伸长率时的拉伸力， KN/M≥	12	18	25	44	60	77		107	142
蠕变极限强度， KN/m≥	11	15	21	30.2	41	49		64.8	102.5































单向土工格栅是由高分子聚合物（PP--聚丙烯单向塑料土工格栅或HDPE--高密度聚乙烯单向塑料土工格栅）经挤出压成薄板再冲规则孔网，然后纵向拉伸而成。这种过程中使高分子成定向线性状态并形成分布均匀、节点强度高的长椭圆形网状整体性结构。
    单向拉伸土工格栅是一种高强度土工合成材料，单向塑料土工格栅主要用途：
1、 单向土工格栅用于加固软弱地基：土工格栅能迅速提高地基承载力，控制沉降量的发展，对道路基层的侧限作用能有效地将荷载分布到更宽的底基层上，从而减少基层厚度，降低工程造价，缩短工期，延长使用寿命。
2、 单向土工格栅用于加筋沥青或水泥路面：土工格栅铺设在沥青或水泥铺层底部，可减少车辙深度，延长路面抗疲劳寿命，还可以减少沥青或水泥铺面厚度，以节约成本。
3、 单向土工格栅用于加固路堤坝迦坡及挡土墙：传统的路堤尤其是高路堤的填筑往往需要超填且路肩边缘不易压实，从而导致后期边坡雨水浸袭，坍塌失稳的现象时有发生，同时需用较缓的边坡，占地面积大，挡土墙也有同样的问题，采用土工格栅对路堤边坡或挡土墙进行加固可减少二分一占地面积，延长使用寿命，降低造价20—50%。
4、 单向土工格栅用于加固江河海堤：可做成石笼，再与格栅并用，防止堤坝被海水冲刷造成塌陷，石笼具有渗透性，能减缓海浪冲击，延长堤坝寿命，节省人力物力，缩短工期。
5、 单向土工格栅用于处理垃圾掩埋场：土工格栅与其它土合成材料结合使用处理垃圾掩埋场，可以有效地解决地基不均匀沉降、衍生气体排放等问题，且可最大限度地提高垃圾掩埋场的存储能力。
6、 单向土工格栅的特殊用途：抗低温性。联谊公司的抗低温土工格栅，在—45℃--—50℃反复冷热循环200次后，各项性能指标均满足要求，并已经过青藏铁路的考验，适用于北方的少冰冻土、富冰冻土、高含冰量冻土不良地质。

单向土工格栅施工方法：
○当用于路基、路面时，施工方法与双向土工格栅一样。
○当用于加筋土挡墙时，施工方法如下：
1、 设置基础，按设计的墙面系统进行施工，当选用预制钢筋混凝土面板时，一般厚12-15㎝支承在预制混凝土基础上。其宽度不大于30㎝，厚度不小于20㎝，埋深不小于60㎝防止地基冻胀影响。
2、 平整墙基，按设计要求开挖、平整。软土需压实或换填，压实到要求密度，应略超出墙面范围。
3、 筋材铺设，筋材主强度方向应垂直于墙面，以销钉固定。
4、 墙体填土， 采用机械填土，车轮与筋材间的距离至少应保持15㎝。压实后一层土厚约20-15㎝。
5、 墙面施工时，墙面处应包土工织物，防止填土漏失。



单向拉伸土工格栅是一种以高分子聚合物为主要原料,加入一定的防紫外线、抗老化助剂,经过单向拉伸使原来分布散乱的链形分子重新定向排列呈线性状态,经挤出压成薄板再冲规则孔网,然后纵向拉伸而成的高强度土工材料。这种过程中使高分子成定向线性状态并形成分布均匀、节点强度高的长椭圆形网状整体性结构。此种结构具有相当高的拉伸强度和拉伸模量,抗拉强度达到100-200Mpa,接近低碳钢的水平,大大优于传统的或现有的加筋材料,特别是该公司此类产品更具有超国际水平的高早期(伸长率在2%—5%)拉伸强度和拉伸模量。给土壤提供了理想的力的承担和扩散的连锁系统。该产品拉伸强度大(>150Mpa),适应各种土壤,是目前广为采用的加筋加固材料。

单向土工格栅性能特点:

    1、 单向土工格栅用于加固软弱地基:土工格栅能迅速提高地基承载力,控制沉降量的发展,对道路基层的侧限作用能有效地将荷载分布到更宽的底基层上,从而减少基层厚度,降低工程造价,缩短工期,延长使用寿命。

   2、 单向土工格栅用于加筋沥青或水泥路面:土工格栅铺设在沥青或水泥铺层底部,可减少车辙深度,延长路面抗疲劳寿命,还可以减少沥青或水泥铺面厚度,以节约成本。

   3、 单向土工格栅用于加固路堤坝迦坡及挡土墙:传统的路堤尤其是高路堤的填筑往往需要超填且路肩边缘不易压实,从而导致后期边坡雨水浸袭,坍塌失稳的现象时有发生,同时需用较缓的边坡,占地面积大,挡土墙也有同样的问题,采用土工格栅对路堤边坡或挡土墙进行加固可减少二分一占地面积,延长使用寿命,降低造价20—50%。

   4、 单向土工格栅用于加固江河海堤:可做成石笼,再与格栅并用,防止堤坝被海水冲刷造成塌陷,石笼具有渗透性,能减缓海浪冲击,延长堤坝寿命,节省人力物力,缩短工期。

   5、 单向土工格栅用于处理垃圾掩埋场:土工格栅与其它土合成材料结合使用处理垃圾掩埋场,可以有效地解决地基不均匀沉降、衍生气体排放等问题,且可最大限度地提高垃圾掩埋场的存储能力。

   6、 单向土工格栅的特殊用途:抗低温性。联谊公司的抗低温土工格栅,在—45℃--—50℃反复冷热循环200次后,各项性能指标均满足要求,并已经过青藏铁路的考验,适用于北方的少冰冻土、富冰冻土、高含冰量冻土不良地质。



产品简介

   聚丙烯单向拉伸土工格栅经过塑化挤出、板材冲孔、纵向拉伸生产而成的一种高强度加筋土工合成材料。具有非常高的抗拉强度和弹性模量。



技术优势

   公司始终致力于产品性能的提升和新产品的开发,尤其是高强度土工格栅。目前我们已将单向拉伸土工格栅的拉伸强度提升至320kN/m,技术水平行业领先。
   高强度土工格栅能够满足更高的设计要求,更好的确保工程的稳定和安全,大大提高工程的承载能力,延长使用寿命,减少占地面积,施工方便,缩短工期,降低造价,减少维修费用。



应用领域

   主要应用于修建公路、铁路、港口以及江河湖海岸边的加筋挡土墙、堤坝、桥面、陡坡等工程,也适用于其他软土基础工程的加筋增强,在填海造地工程已得到广泛应用。


产品介绍

     单向拉伸塑料土工格栅是一种以高分子聚合物为主要原料,加入一定的防紫外线、抗老化助剂,经过单向拉伸使原来分布散乱的链形分子重新定向排列呈线性状态的高强度土工材料。大大优于传统的或现有的加筋材料,是非常理想的土木工程加固、加筋增强体合成材料。

应用领域

     1、单向拉伸塑料土工格栅是一种高强度结构材料,适用于高速公路、市政道路、铁路、飞机跑道等路基增强。

     2、适用于江河海坝的堤坝增强。

     3、适用于果园、菜地、牲畜、土地等的围栏,使用安全方便、且利于拆装,美观大方。

     4、适用于高速公路、市政道路、铁路、飞机跑道、江河海岸边的加筋土挡墙的加筋工程。

单向拉伸塑料土工格栅规格性能表GB/T17689-1999

产品规格	TGDG25	TGDG35	TGDG50	TGDG80	TGDG110	TGDG130	TGDG180	TGDG260
项目
每延米拉伸屈服力,KN/m≥	25	35	50	80	110	130	180	260
屈服伸长率,% ≤		12
2% 伸长率时的拉伸力,KN/M≥	6	9	10	23	30	39	60	98
5% 伸长率时的拉伸力,KN/M≥	12	18	25	44	60	77	107	142
蠕变极限强度,KN/m≥	11	15	21	30.2	41	49	64.8	102.5

产品用途

     单向拉伸土工格栅是一种高强度土工合成材料。广泛应用于堤坝、隧洞、码头、公路、铁路、建筑等领域。

产品特点

     1、单向抗拉强度高,耐蠕变性能好,化学性质稳定;

     2、与砂石的摩擦系数大。

应用范围

     1、主要用于挡土墙、桥台、陡坡工程等;

     2、挡 土墙和桥台属于受力结构体,承担外部所有荷载:主动土压力、结构体上部的动载、温度应力等,加筋材料长期处于较大的张力作用下,以及动载的反复作用下,材料的分子结构产生疲劳,其性能发生衰减,加速格栅的老化。为避免结构因加筋材料的蠕变而产生较大变形,应选择以高密度聚乙烯(HDPE)为原料的单向土工 格栅。

施工方法

     A、当用于路基、路面时,施工方法与双向土工格栅一样;

     B、当用于加筋土挡墙时,施工方法如下:

     1、设置基础,按设计的墙面系统进行施工,当选用预制钢筋混凝土面板时,一般厚12-15cm支承在预制混凝土基础上。其宽度不大于30cm,厚度不小于20㎝,埋深不小于60cm防止地基冻胀影响。

     2、平整墙基,按设计要求开挖、平整。软土需压实或换填,压实到要求密度,应略超出墙面范围。

     3、筋材铺设,筋材主强度方向应垂直于墙面,以销钉固定。

     4、墙体填土, 采用机械填土,车轮与筋材间的距离至少应保持15㎝。压实后一层土厚约20-15㎝。

     5、墙面施工时,墙面处应包土工织物,防止填土漏失。

单向格栅





单向拉伸土工格栅是一种以高分子聚合物为主要原料，加入一定的防紫外线、抗老化助剂，经过单向拉伸使原来分布散乱的链形分子重新定向排列呈线性状态，经挤出压成薄板再冲规则孔网，然后纵向拉伸而成的高强度土工材料。



•







1基本内容



　



　单向格栅
　　单向拉伸土工格栅是一种以高分子聚合物为主要原料，加入一定的防紫外线、抗老化助剂，经过单向拉伸使原来分布散乱的链形分子重新定向排列呈线性状态，经挤出压成薄板再冲规则孔网，然后纵向拉伸而成的高强度土工材料。这种过程中使高分子成定向线性状态并形成分布均匀、节点强度高的长椭圆形网状整体性结构。此种结构具有相当高的拉伸强度和拉伸模量，抗拉强度达到100-200Mpa，接近低碳钢的水平，大大优于传统的或现有的加筋材料，特别是该公司此类产品更具有超国际水平的高早期（伸长率在2%—5%）拉伸强度和拉伸模量。给土壤提供了理想的力的承担和扩散的连锁系统。该产品拉伸强度大（＞150Mpa），适应各种土壤，是目前广为采用的加筋加固材料。　单向土工格栅用途：
　　单向土工格栅　1、 单向土工格栅用于加固软弱地基：土工格栅能迅速提高地基承载力，控制沉降量的发展，对道路基层的侧限作用能有效地将荷载分布到更宽的底基层上，从而减少基层厚度，降低工程造价，缩短工期，延长使用寿命。
　　2、 单向土工格栅用于加筋沥青或水泥路面：土工格栅铺设在沥青或水泥铺层底部，可减少车辙深度，延长路面抗疲劳寿命，还可以减少沥青或水泥铺面厚度，以节约成本。
　　3、 单向土工格栅用于加固路堤坝迦坡及挡土墙：传统的路堤尤其是高路堤的填筑往往需要超填且路肩边缘不易压实，从而导致后期边坡雨水浸袭，坍塌失稳的现象时有发生，同时需用较缓的边坡，占地面积大，挡土墙也有同样的问题，采用土工格栅对路堤边坡或挡土墙进行加固可减少二分一占地面积，延长使用寿命，降低造价20—50%。
　　4、 单向土工格栅用于加固江河海堤：可做成石笼，再与格栅并用，防止堤坝被海水冲刷造成塌陷，石笼具有渗透性，能减缓海浪冲击，延长堤坝寿命，节省人力物力，缩短工期。
　　5、 单向土工格栅用于处理垃圾掩埋场：土工格栅与其它土合成材料结合使用处理垃圾掩埋场，可以有效地解决地基不均匀沉降、衍生气体排放等问题，且可最大限度地提高垃圾掩埋场的存储能力。
　　6、 单向土工格栅的特殊用途：抗低温性。联谊公司的抗低温土工格栅，在—45℃--—50℃反复冷热循环200次后，各项性能指标均满足要求，并已经过青藏铁路的考验，适用于北方的少冰冻土、富冰冻土、高含冰量冻土不良地质。
　　双向土工格栅　双向土工格栅是一种主要的土工合成材料，与其他土工合成材料相比，它具有独特的性能与功效。双向土工格栅常用作加筋土结构的筋材或复合材料的筋材等。土工格栅又分为塑料土工格栅、钢塑土工格栅、玻璃纤维土工格栅和玻纤聚酯土工格栅四大类。
　　(1)双向土工格栅是塑料土工格栅一种产品
　　塑料土工格栅是经过拉伸形成的具有方形或矩形的聚合物网材，按其制造时拉伸方向的不同可为单向拉伸和双向拉伸两种。它是在经挤压制出的聚合物板材（原料多为聚丙烯或高密度聚乙烯）上冲孔，然后在加热条件下施行定向拉伸。单 向拉伸格栅只沿板材长度方向拉伸制成，而双向拉伸 格栅则是继续将单向拉伸的格栅再在与其长度垂直的方向拉伸制成。
　　由于塑料土工格栅在制造中聚合物的高分子会随加热延伸过程而重新排列定向，加强了分子链间的联结力，达到了提高其强度的目的。其延伸率只有原板材的１０％～１５％。如果在土工格栅中加入炭黑等抗老化材料，可使其具有较好的耐酸、耐碱、耐腐蚀和抗老化等耐久性能。
　　双向土工格栅
　　双向土工格栅是用高分子聚合物通过挤压、成板、冲孔过程后再纵向、横向拉伸而成。该材料在纵向和横向上都具有很大的拉伸强度，这种结构在土壤中同样也能提供一个更为有效的力的承担和扩散的理想的连锁系统，适应于大面积永久性承载的地基
　　用途：双向土工格栅适用于各种堤坝和路基补强、边坡防护、洞壁补强，大型机场、停车场、码头货场等永久性承载的地基补强。　
　　1. 增大路（地）基的承载力，延长路（地）基的使用寿命。
　　2. 防止路（地）面塌陷或产生裂纹，保持地面美观整齐。
　　3. 施工方便，省时，省力，缩短工期，减少维修费用。
　　4. 防止涵洞产生裂纹。
　　5. 增强土坡，防止水土流失。
　　6. 减少垫层厚度，节约造价。
　　7. 支撑边坡植草网垫的稳定性绿化环境。
　　8. 可取代金属网，用于煤矿井下假顶网





单向拉伸土工格栅是一种以高分子聚合物为主要原料，加入一定的防紫外线、抗老化助剂，经过单向拉伸使原来分布散乱的链形分子重新定向排列呈线性状态，经挤出压成薄板再冲规则孔网，然后纵向拉伸而成的高强度土工材料。

目录









1. 1 概述

2. 2 用途

3.

概述





这种过程中使高分子成定向线性状态并形成分布均匀、节点强度高的长椭圆形网状整体性结构。此种结构具有相当高的拉伸强度和拉伸模量，抗拉强度达到100-200Mpa，接近低碳钢的水平，大大优于传统的或现有的加筋材料，特别是该公司此类产品更具有超国际水平的高早期（伸长率在2%—5%）拉伸强度和拉伸模量。给土壤提供了理想的力的承担和扩散的连锁系统。该产品拉伸强度大（>150Mpa），适应各种土壤，是目前广为采用的加筋加固材料。

用途





1、 单向土工格栅用于加固软弱地基：土工格栅能迅速提高地基承载力，控制沉降量的发展，对道路基层的侧限作用能有效地将荷载分布到更宽的底基层上，从而减少基层厚度，降低工程造价，缩短工期，延长使用寿命。

2、 单向土工格栅用于加筋沥青或水泥路面：土工格栅铺设在沥青或水泥铺层底部，可减少车辙深度，延长路面抗疲劳寿命，还可以减少沥青或水泥铺面厚度，以节约成本。

3、 单向土工格栅用于加固路堤坝迦坡及挡土墙：传统的路堤尤其是高路堤的填筑往往需要超填且路肩边缘不易压实，从而导致后期边坡雨水浸袭，坍塌失稳的现象时有发生，同时需用较缓的边坡，占地面积大，挡土墙也有同样的问题，采用土工格栅对路堤边坡或挡土墙进行加固可减少二分一占地面积，延长使用寿命，降低造价20—50%。

4、 单向土工格栅用于加固江河海堤：可做成石笼，再与格栅并用，防止堤坝被海水冲刷造成塌陷，石笼具有渗透性，能减缓海浪冲击，延长堤坝寿命，节省人力物力，缩短工期。

5、 单向土工格栅用于处理垃圾掩埋场：土工格栅与其它土合成材料结合使用处理垃圾掩埋场，可以有效地解决地基不均匀沉降、衍生气体排放等问题，且可最大限度地提高垃圾掩埋场的存储能力。

6、 单向土工格栅的特殊用途：抗低温性。联谊公司的抗低温土工格栅，在—45℃--—50℃反复冷热循环200次后，各项性能指标均满足要求，并已经过青藏铁路的考验，适用于北方的少冰冻土、富冰冻土、高含冰量冻土不良地质。

词条标签：单向格栅，塑料格栅，土工格栅
